疯狂DIY！不计成本改造60升电烤箱为PID上下独立温

一、背景
5年前改造了一个25升的烤箱，用着一直满意，就是2个神兽食量渐增，每次出炉都是抢的哭天喊地，而买的60升温控一直不准也没怎么用。下定决心，将红番茄60升的也换成PID温控，这样，一次出箱管够

二、思路

之前的经验总结，本次改造划重点：

1、保温：里面空间填满，用30MM+10MM厚度包裹2层，底部和后部用锡箔的10MM包裹一层，网格固定。

2、温控仪：内置。需要充分考虑散热，增加2个风扇降温，原装的铝合金面板换成导热系数更低的PC板。

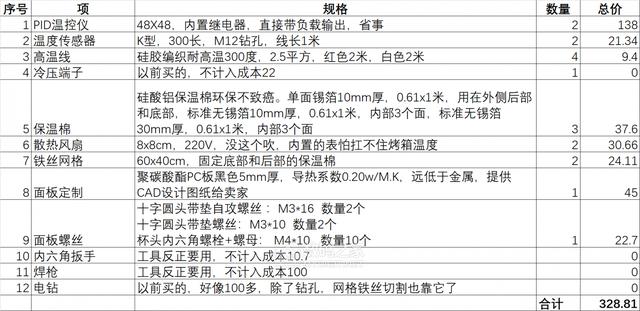

三、成本细项

四、过程

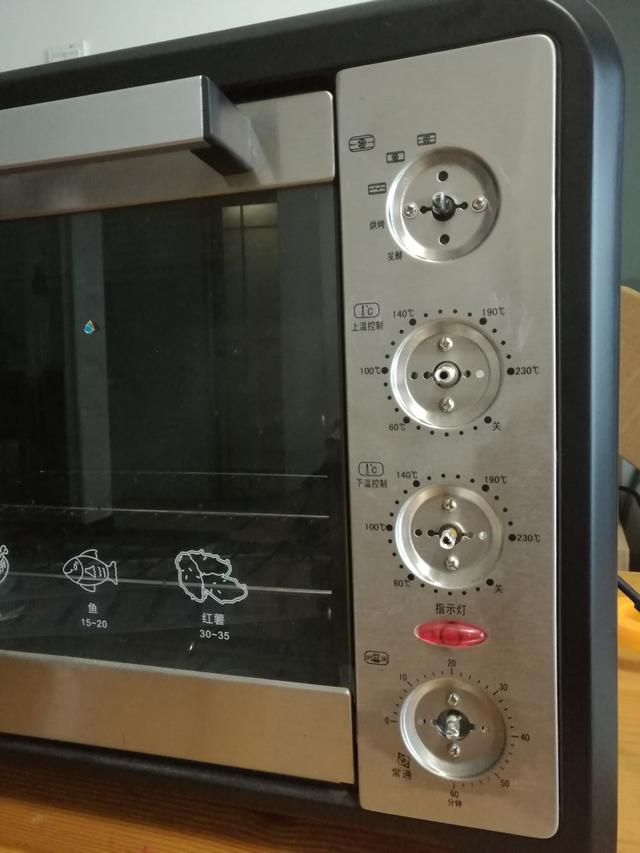

1、改造前官方效果图

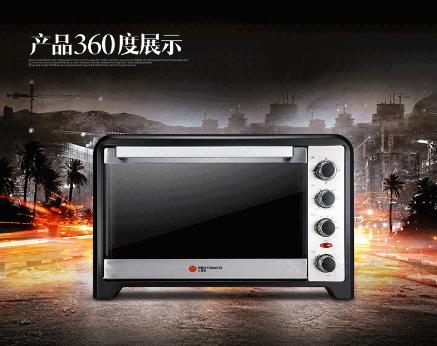

360度动图：

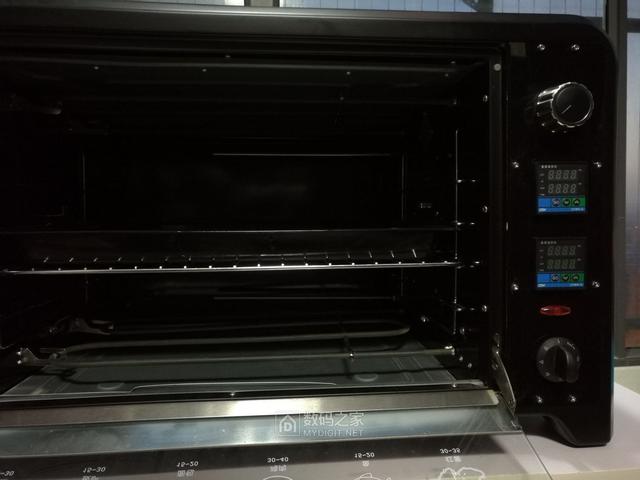

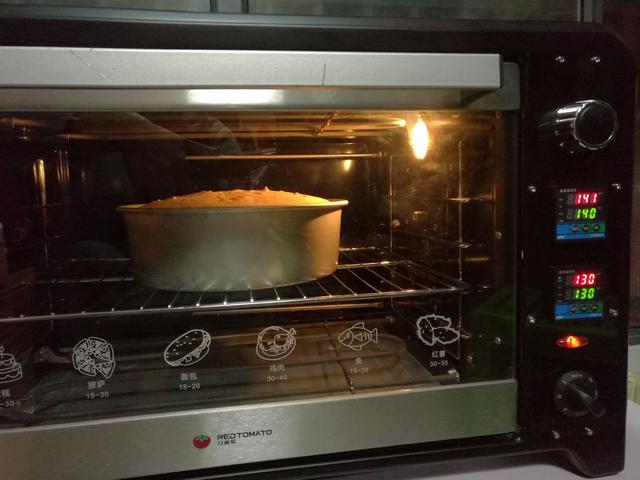

改造后实拍图

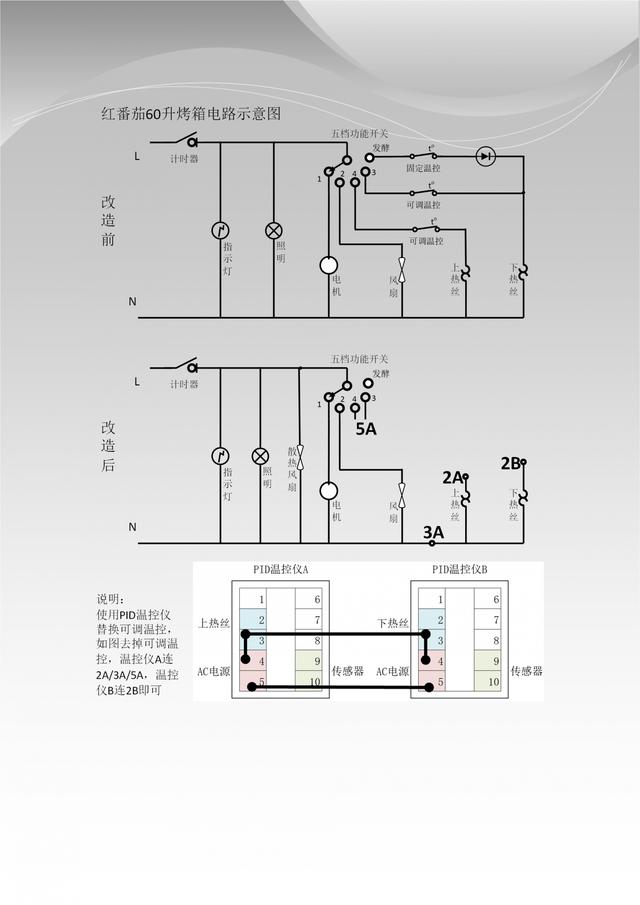

2、电路图 ，感谢一位网友的指点。

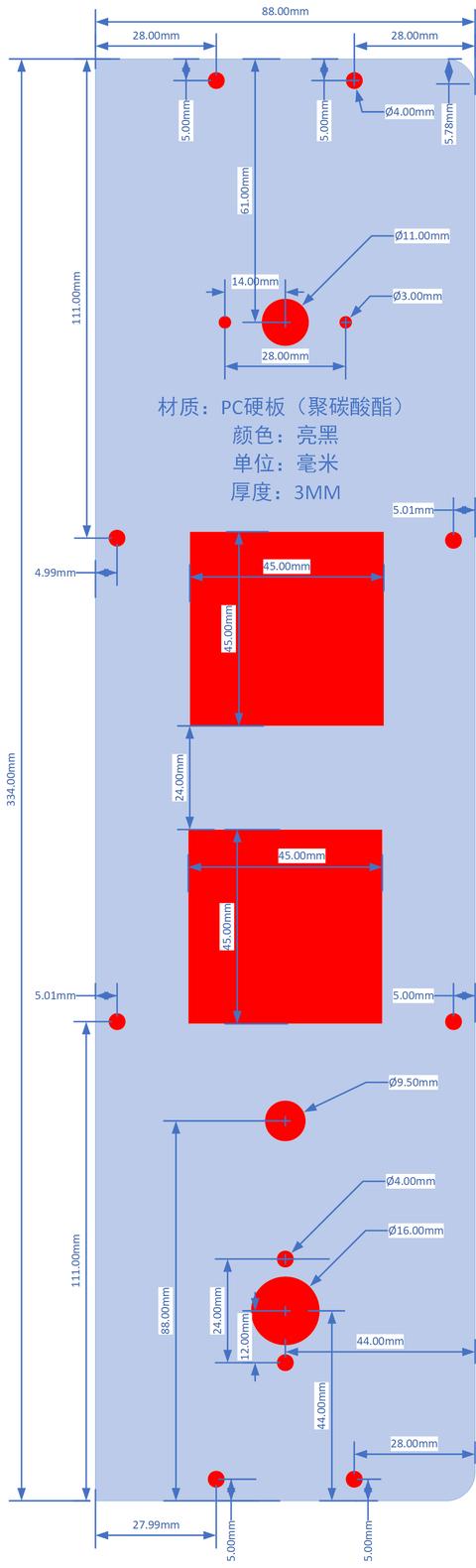

3、面板CAD设计图

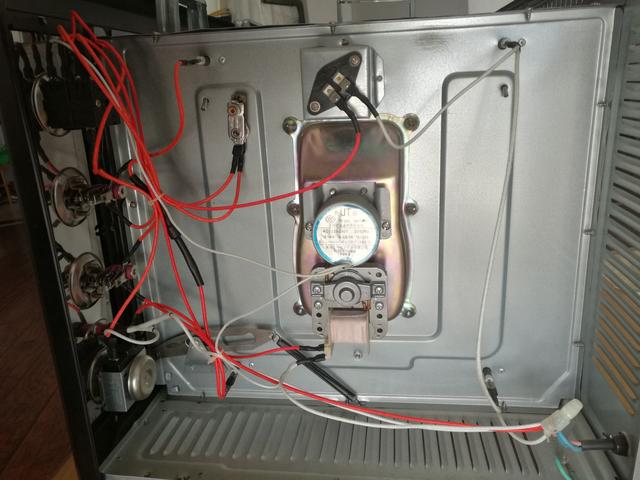

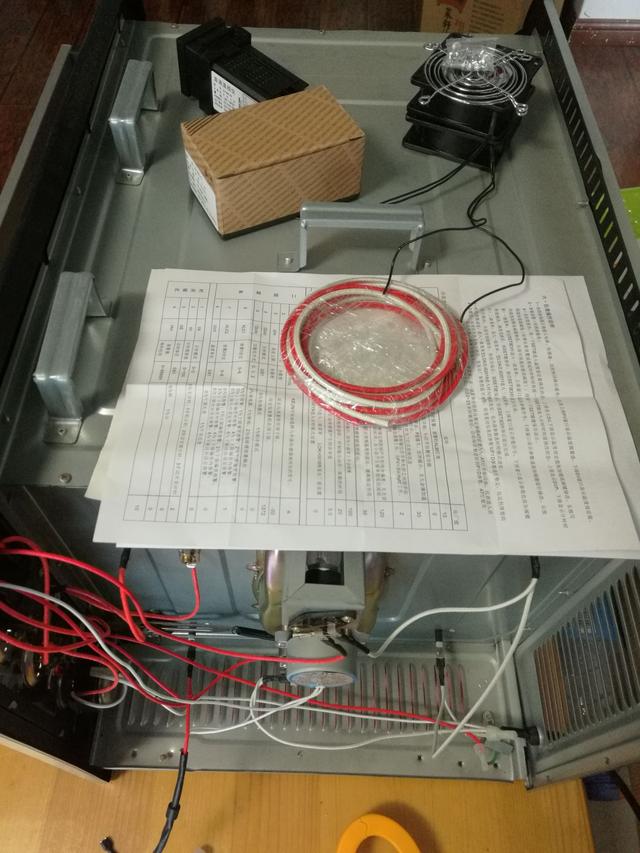

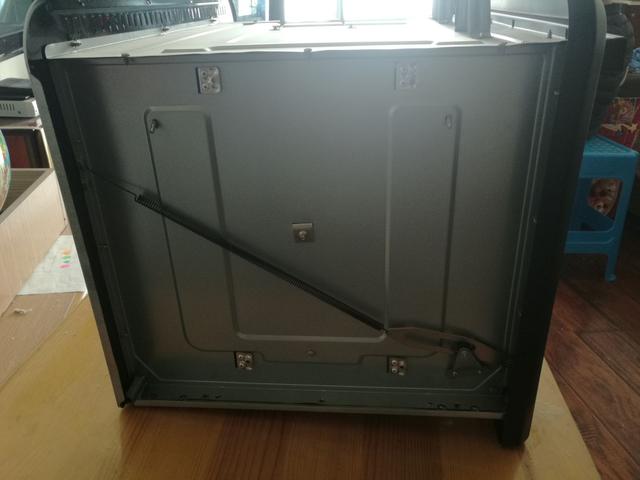

4、开盖秀

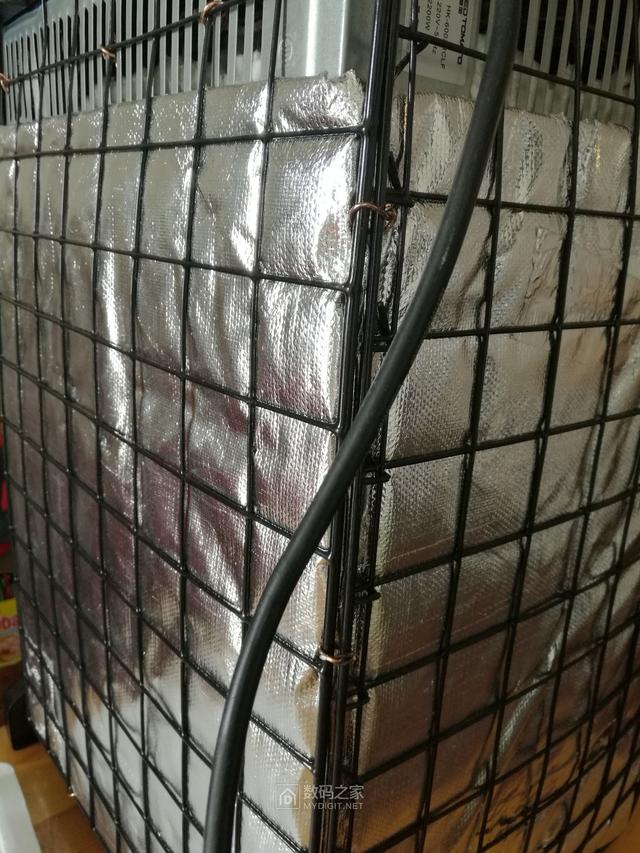

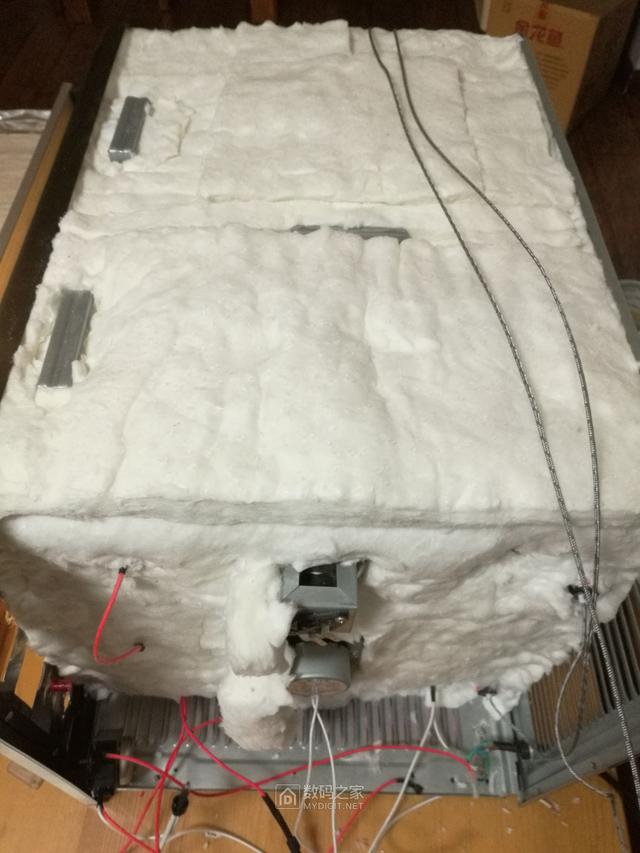

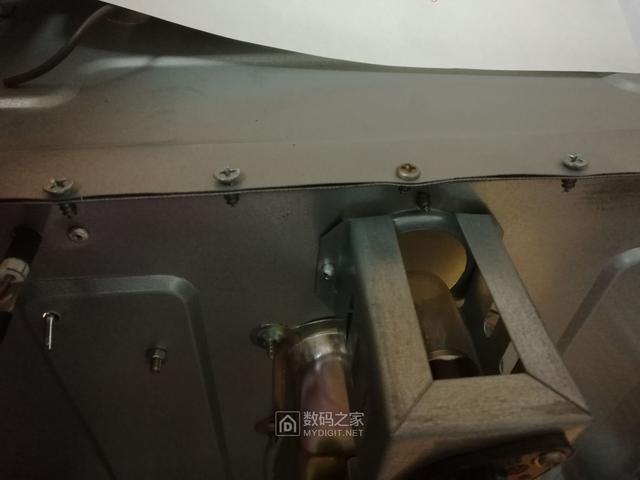

5、包裹保温棉，包裹前将缝隙地方多拧几颗螺丝，贴合更紧一些

右侧和上侧

左侧和上侧

底部和后部

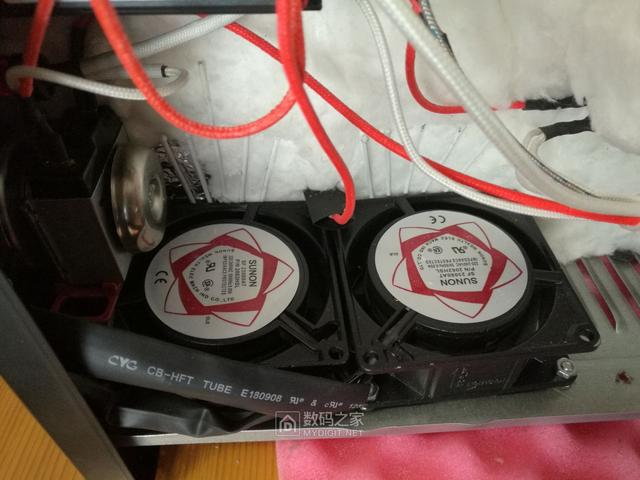

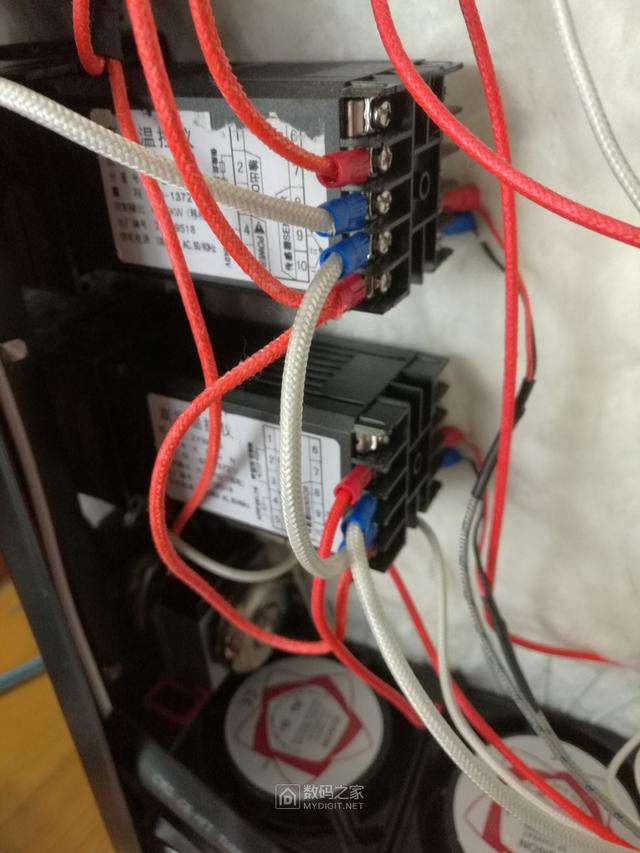

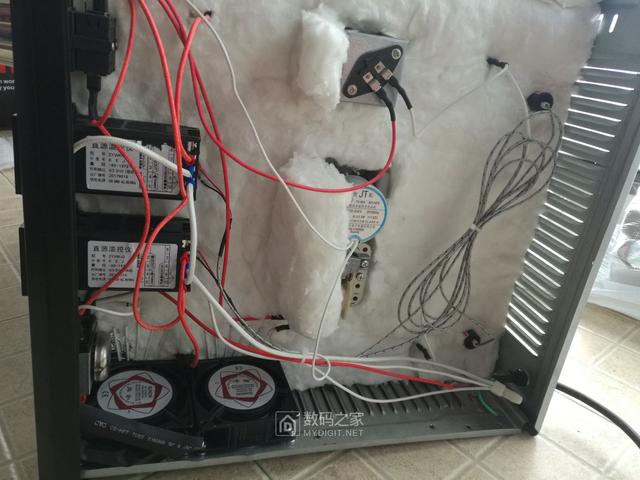

6、安装风扇、面板、温控探头，接线，收工。

实话说，定制的黑色面板和烤箱很搭，比原来铝合金白色的好看多了

五、经验总结

1、探头头部最好在烤箱左右的中部。

2、上下温控并没有单控的好用，感谢ID 54211511 网友的建议，也是自己体验了才知道。

3、好像也没啥要说的了，总体比较简单，效果挺好，经常烘焙用60升的还是比较爽，直击神兽的痛点。

谢谢观看！
