Leica激光跟踪仪如何提升石油行业大型零部件质量

石油开采涉及一系列复杂大规模的工业过程，Profab公司作为全球石油行业大型零部件的领先制造商而享有声誉，自2015年加入国民油井华高公司以来，主要生产包括海底结构、炮塔和井口平台到锚泊系统和压力容器在内的各种大尺寸产品。

测量需求：高精度、便携式现场测量

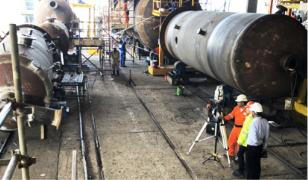

压力容器和锚泊系统是Profab公司关键的业务领域，该类产品对精度的要求日益严格，往往需要达到亚毫米等级。例如浮式储存再气化装置(FSRU)的制造，需精确测量中央支撑结构的角度、位置和长度，测量对于适配器平板的报告和定位至关重要。

传统计量设备的测量能力无法满足需求，Profab需要寻找一款能够支持超大尺寸零件高精度现场测量、满足便携式测量需要，并且在效率与软件系统方面有优异表现的测量方案。

解决方案：Leica绝对跟踪测量系统

经过沟通与调研，Profab最终选择了Leica绝对跟踪测量系统AT403，该系统具备一系列先进的特性和功能，能完全符合客户对于生产的各种需求。

大尺寸：160m超大测量半径。AT403可提供高达160m的超大测量半径，支持IP54安全防护标准，并具有超大的工作温度范围，集成的MetroStation环境监测站功能，可对温度、压力和湿度等条件实时监控及补偿，从而实现复杂现场环境下的高精度测量。

便携式：仪器箱内取出即用。AT403实现了测量系统的真正便携，全部系统集成于一个便携式仪器箱内，取出即可测量。AT403采用全合一系统设计，集成创新的无线通信与独立的电池驱动，为用户实现车间现场的移动测量，提供了绝对的便携性能。

高效率：节省大量测量时间。AT403具有先进的测量性能和产品功能，可有效提高检测效率，节省测量时间。创新型的PowerLock自动断光续接技术，使跟踪仪操作更加简便直观。B-Probe手持测头具有电池供电和无线操作功能，可实现大尺寸空间内的隐藏点数据采集，满足用户的个性化需求，提高生产效率。

专业化：结合软件即时处理。AT403可以与专业化的SpatialAnalyzer软件相结合，从而更快地处理数据并提供即时的测量结果。SA作为拥有领先计量技术为核心的软件系统，其在世界范围内已被广泛应用于高标准的质量检测任务中。

延伸应用：钻井平台部件快速扫描测量

在钻井平台中，由于钻井平台桩腿较高，体型庞大，采用传统靶球接触测量方式，存在较大的危险性与操作的困难性，而全站仪的非接触测量又不能保证其精度。ATS600直接扫描激光跟踪仪，不仅支持传统的反射球测量，还可实现直接快速扫描，测量范围高达60米（半径），通过其特有 OVC功能，可以实现扫描测量区域的人工选择，完全解决了人工无法触及的区域的测量难题。

此外，专业的数据处理方案可以通过点云的快速拟合处理，得到相关部件圆柱度与平行度等项目的准确评价，即使是在环境复杂的户外环境，也能实现高精度的可靠测量。

针对石油行业中的超大尺寸工业测量，激光跟踪仪体现出了巨大的优势，接触式测量与非接触扫描测量的完美结合，真正实现了“看到-即可测到”的目标，也充分兼顾了测量效率与测量精度，提供可靠的数据分析基础。
